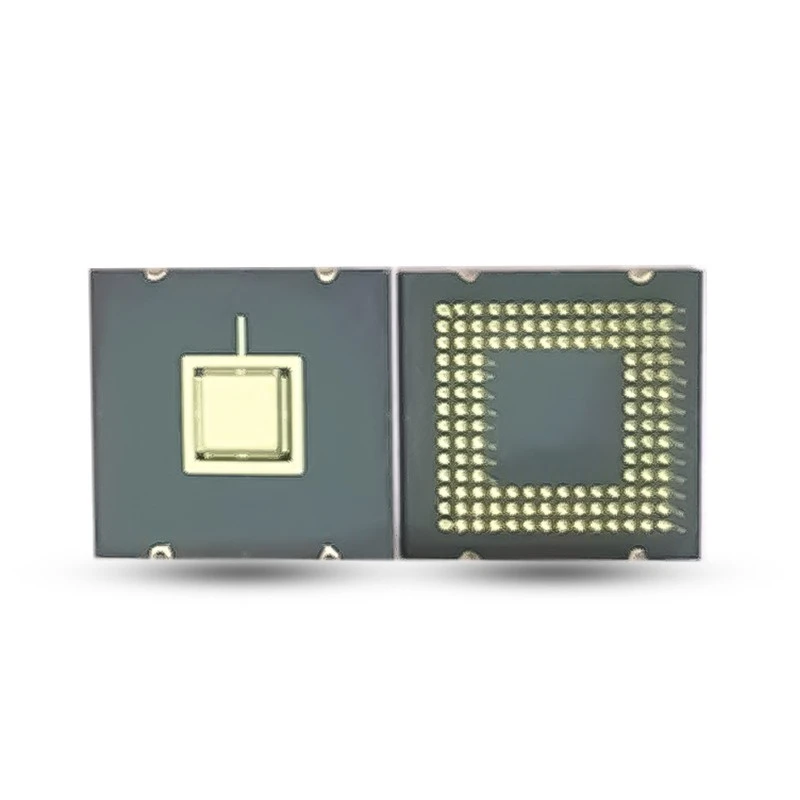

Решетка с керамични щифтове (CPGA)

Решение за вертикално свързване с голям-пин-брой с оптимизирано CTE съвпадение, за да се осигури дългосрочна-стабилност за високо-мощни процесори.

Керамичният щифтов решетъчен масив (CPGA) е широко разпространена опаковъчна-форма за опаковане в областта на високо-производителните полупроводници. Той е известен със своята висока плътност на опаковката, отлична електротермична производителност и надеждна газонепропускливост, като служи като един от основните компоненти, които осигуряват дългосрочна-стабилна работа на сложни полупроводникови системи.
Стъпката на щифта на корпуса обикновено следва 2,54 мм редовно или шахматно разположение, с два структурни варианта: „кухина-нагоре“ и „кухина-надолу“. Дизайнът с кухина-надолу улеснява инсталирането на радиатора от задната страна, подобрявайки ефективността на управление на топлината, докато конфигурацията с кухина-нагоре предлага по-голямо вътрешно пространство, което го прави идеален за чипове с голям-мащаб или решения за много-интегриране на чипове (MCM). Корпусът на керамичния щифтов решетъчен масив (CPGA) е проектиран основно да побира високо-производителни процесори, сигнални процесори и различни специализирани модули за логическо управление.

Налични материали: алуминиев оксид, алуминиев нитрид, стъклени-керамични композити, карбидни сплави, волфрамов-манган или молибден-манганов дебел-метален слой.
Приложения: полупроводници и електроника, медицински устройства, енергия и мощност, оборудване и машини

Изпрати запитване

представяне на продукта

Описание на продукта

Корпусът с керамична щифтова решетка (CPGA) осигурява стабилна физическа защита за прецизни модули за обработка на сигнали и логически компоненти с висока{0}}производителност, отличаващи се с изключителна -херметична стабилност и дългосрочна-надеждност. Неговият уникален дизайн на щифтова решетка не само постига ултра-висока плътност на свързване на сигнала, но също така демонстрира изключителна способност за електромагнитно екраниране и радиационна устойчивост в полупроводникови приложения. Чрез технологията за метализиране на дебел-слой, продуктът осигурява предаване на сигнал с ниски-загуби, като същевременно поддържа висока-температура и устойчивост на корозия. Ние сме специализирани в разработването на усъвършенствани решения за керамични опаковки, предоставяйки на клиентите цялостна техническа поддръжка и персонализирани решения.

Характеристики

Превъзходна способност за електромагнитно екраниране
Дългосрочна-херметична стабилност
Отличен термичен-механичен синергичен дизайн
Устойчивост на радиация и висока{0}}температурна толерантност

Силна съвместимост с plug{0}}and-play
Отлична устойчивост на корозия
Висока устойчивост на влага

Таблица на основния модел (mm)

Високо{0}}производителни CPGA пакети, налични в Al2O3, AlN, стъкло-керамика или Kovar, включващи метализация с дебел-слой и стандартна стъпка на щифта 2,54 mm за оптимизирани връзки.

Модел на продукта	Размер на керамично тяло	Водеща стъпка	Зона за запечатване		Обща дебелина
G15-01	21.5×19.00	2.54	21.50×19.00	5.00×5.00	2.20

Керамична експертиза

Tessvida е специалист по Total Kit Solutions (TKS), обслужващ ключови индустрии: полупроводници и електроника, медицински устройства, FPD/LED, машини, нефтохимикали, автомобили и транспорт, енергия и енергия, както и храна и селско стопанство. Със зряла верига за доставки и усъвършенствани процеси (изостатично пресоване, леене на гел, сухо пресоване), ние предлагаме възможности от-до-край от подготовка на материала, формоване, синтероване до прецизна машинна обработка и последваща-обработка.

Подкрепени от дълбок експертен опит в керамиката с висока{0}}чистота и силна интеграция на ресурсите, нашите гъвкави персонализирани услуги точно отговарят на нуждите на клиентите от избора на материал до доставката на завършен продукт.
